規格：10~27
壓力：至350 bar
流量：至600 L/min
? 先導閥 NG 6，配有控制閥芯和閥套，伺服性能可靠，結構堅固，單側操作，4/4 斷電時處于 Fail-safe 功能位置
? 帶有金屬罩的位移傳感器 (Lvdt DC/DC)
? 主級具有位置反饋功能，伺服性能可靠

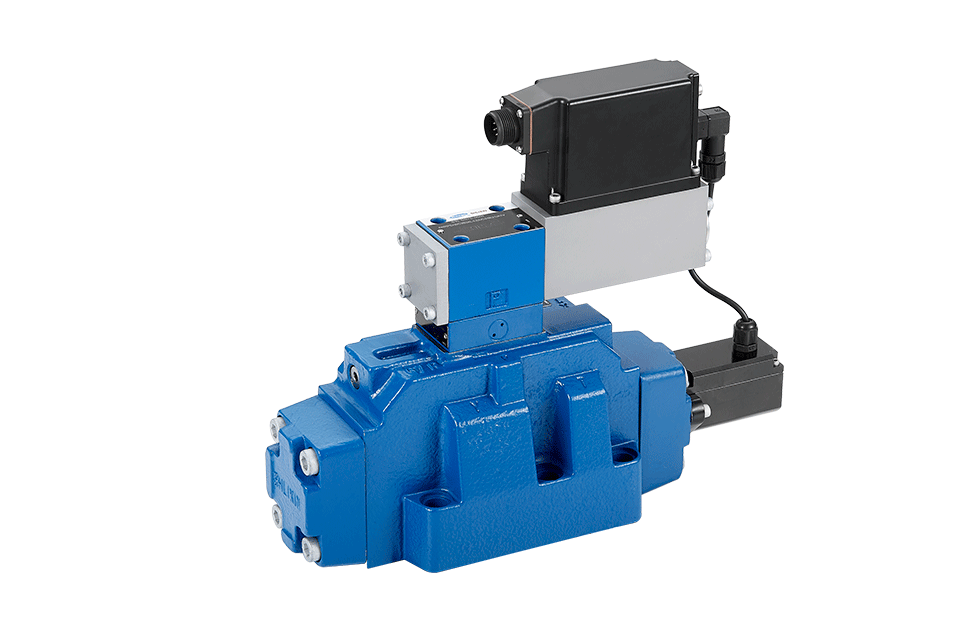

? 先導式 4/3-伺服換向閥 NG10 ～ NG 27
| 常規參數 | |||||||
| 結構型式 | 先導式滑閥 | ||||||
| 控制 | 伺服換向閥通徑6 帶用于先導閥與主級的位置調節器，集成電子放大器 | ||||||
| 安裝方式 | 閥板安裝 通徑10...27接口的位置符合 ISO 4401-... | ||||||
| 安裝位置 | 任意可選擇 | ||||||
| 環境溫度范圍 | ℃ | –20...+50 | |||||
| 重量 | kg | 通徑10 8.35 | 通徑16 10 | 通徑25 18 | 通徑27 18 | ||
| 抗振強度，試驗條件 | 最大25g三維隨機振動試驗(24 h) | ||||||
| 液壓參數（在 HLP46；? 油 =40℃ ±5℃時測得） | |||||||
| 液壓油 | 符合DIN 51524...535標準的液壓油，可根據需要使用其他介質 | ||||||
| 粘度范圍 | 推薦值 | mm2/s | 20...100 | ||||
| 最大允許值 | mm2/s | 10...800 | |||||
| 液壓油的最大允許污染程度清潔度根據 ISO 4406 (c) | 等級18/16/13 1) | ||||||
| 流動方向 | 根據符號 | ||||||
| 額定流量，當 Δp = 5 bar 控制邊 2) | L/min | 通徑10 | 通徑16 | 通徑25 | 通徑27 | ||
| 見型號說明 | |||||||
| 最大壓力 | 油口 P A B 外部控制油 | bar | 350 | 350 | 350 | 280 | |
| 油口 P A B 內部控制油 | bar | 280 | |||||
| 油口T X Y | bar | 250 | |||||
| 先導級最小控制油壓力 | bar | 10 | |||||
| Qmax | L/min | 170 | 450 | 900 | 1000 | ||
| QN 先導閥 Δp = 35 bar | L/min | 4 | 12 | 24 | 24 | ||
| 壓力為100 bar 時的先導閥泄漏量 | L/min | <0.18 | <0.35 | <0.5 | <0.5 | ||
| 壓力為100 bar 時的主閥泄漏量 | L/min | <0.25 | <0.4 | <0.6 | <0.6 | ||
| 靜態/動態 | |||||||
| 滯環 | % | <0.1 幾乎測不出 | |||||
| 加工公差 Qmax | % | ≦ 10 | |||||
| 信號變化響應時間 信號變化 (X = 100 bar) | 0...100 % | 25 | 26 | 32 | 32 | ||
| 0...10 % | 14 | 15 | 18 | 18 | |||
| 信號變化響應時間 ( X = 10 bar) | 0...100 % | 85 | 80 | 120 | 120 | ||
| 0...10 % | 50 | 30 | 50 | 50 | |||
| 關閉特性 | 斷電之后：先導閥處在“Fail-safe”位置主級在對中彈簧作用下 進入“中間位置”1...6 % P-B/A-T | ||||||
| 溫漂 | 零點偏移<1 % 當 ΔT = 40℃ | ||||||
| 零點校正 | 可在閥放大器上調節 ±5 % | ||||||
