規格：10~32
壓力：至350 bar
流量：至1600 L/min

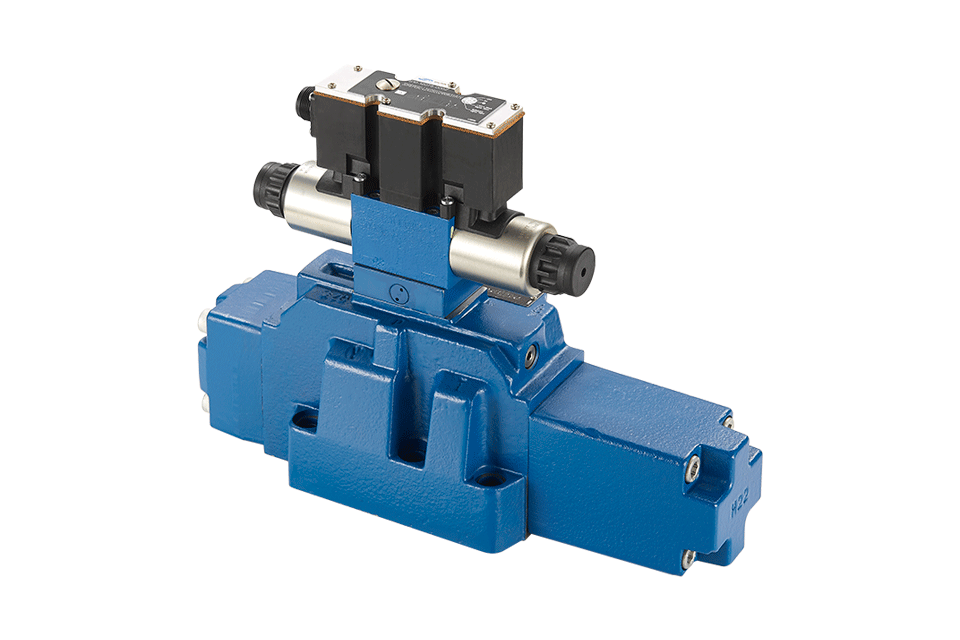

? 先導式雙級比例方向閥，用于控制液流的大小和方向
? 螺紋連接型比例電磁鐵，線圈可單獨拆卸
? 板式連接結構， 連接尺寸符合 DIN2430 和 ISO4401 標準
? 控制閥芯彈簧對中
? WRZE 型帶集成式比例放大器
? WRZ 型的外置式放大器（另行訂貨）
| 概述 | |||||||
| 閥的型號 | WRZ | WRZE | |||||
| 安裝位置 | 任意，但優先水平安裝 | ||||||
| 儲藏溫度 | ℃ | -20至+80 | |||||
| 使用環境溫度 | ℃ | -20 至+70 | -20至+50 | ||||
| 重量 | 通徑10 | kg | 7.8 | 8 | |||
| 通徑16 | kg | 13.4 | 13.6 | ||||
| 通徑25 | kg | 18.2 | 18.4 | ||||
| 通徑32 | kg | 42.2 | 42.4 | ||||
| 液壓參數 (在 HLPAG.p=100bar : 40 ℃ ± 5 ℃時測得) | |||||||
| 通徑 | 10 | 16 | 25 | 32 | |||
| 工作壓力 | 先導閥 | 外控 | bar | 30至100 bar | |||
| 內控 | bar | 100至350裝有"D3" | |||||
| 主閥 | bar | 至315 | 至350 | 至350 | 至350 | ||
| 回油壓力 | 油口 T (油口R) (先導外部回油) | bar | 至315 | 至250 | 至250 | 至150 | |
| 油口 T (先導內部回油) | bar | 至30 | 至30 | 至30 | 至30 | ||
| 油口 Y | bar | 至30 | 至30 | 至30 | 至30 | ||
| 控制油體積用于0-100 %的換向閥 | cm3 | 1.7 | 4.6 | 10 | 26.5 | ||
| 油口X和Y控制油流量當輸入階躍信號時（0-100 %） | 3.5 | 5.5 | 7 | 15.9 | |||
| 主閥的流量 | L/min | 至170 | 至460 | 至870 | 至1600 | ||
| 液壓油 | L/min | 符合DIN 51524標準的礦物油 (HL HLP) 使用其他油液請向公司咨詢 | |||||
| 油液溫度范圍 | ℃ | -20 至+80(優先選擇+40 至+50) | |||||
| 粘度范圍 | mm2/s | 20 至380(優先選擇 30 至46) | |||||
| 污染等級 | 油液最高污染等級按 NAS 1638 和ISO 4406 (C) | 推薦過濾器最小過濾比βx = 75 | |||||
| 先導閥 | 按 NAS 1638 7級 | x=5 | |||||
| 主閥 | 按 NAS 1638 9級 | x=15 | |||||
| 磁滯環 | % | ≤6 | |||||
| 電氣參數 | |||||||
| 閥的型號 | WRZ | WRZE | |||||
| 保護形式 | IP65 對標配安裝的插頭 | ||||||
| 電壓類型 | DC | ||||||
| 給定值遮蓋 | % | 15 | |||||
| 最大電流 | A | 1.5 | 2.1 | ||||
| 電磁鐵線圈電阻 | > 20 ℃時冷值 | Ω | 4.8 | 2 | |||
| > 最大熱值 | Ω | 7.2 | 3 | ||||
| 通電率 | % | 100 | |||||
| 線圈溫度 | ℃ | 150 | |||||
| 閥的保護形式符合標準 EN 60529 | IP65 | ||||||
| 放大器的電氣參數 | |||||||
| WRZ型的外控放大器 | VT-VSPA2-L2X/... | ||||||
| 指令值信號 | -結構形式 "A1" | V | ±10 | ||||
| -結構形式 "F1" | mA | 4至20 | |||||
