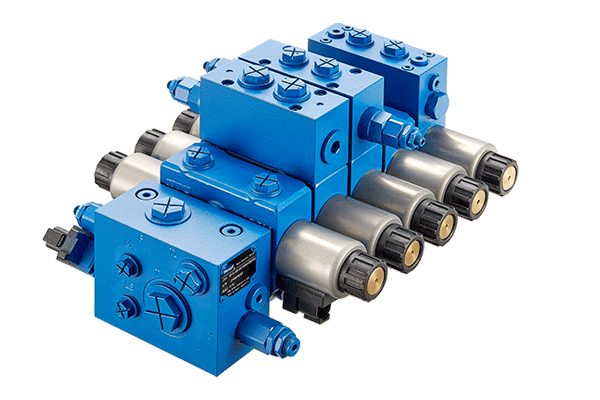

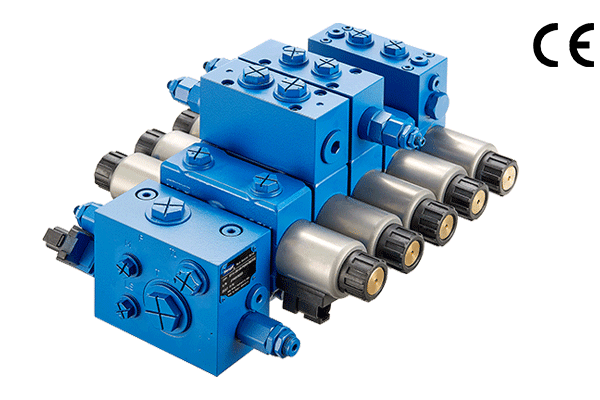

EHV06
? 效率高
? 體積小，重量輕
? 精確的流量分配
? 壓損低，節省油耗
? 響應速度快
EHV09P/09S/12/18
? 操作協調性高，效率高
? 結構緊湊，重量輕
? 精確的控制，微動性好
? 壓損小，油耗低
? 舒適的操縱性
| 規格 | EHV06 | EHV09P | EHV09S | EHV12 | EHV18 | |
| 通用 | ||||||
| 結構 | 片式結構 ,負載敏感，閥后補償 | 片式結構，比例控制，負載敏感，閥后補償 | ||||
| 油口連接尺寸 | ISO BSP（管螺紋） | ISO1179-1 | JISB2351-1 | JISB2351-1 | ||
| 重量 (kg) | 首聯 | 4.27/5.3 | 3.4 | 7.92 | 9.2 | |
| 中間聯通用 | 3.5 | / | / | / | / | |
| 帶安全閥 | 5.58 | / | / | / | / | |
| 帶液控單向閥 | 4.86 | / | / | / | / | |
| 中間聯液壓控制 | / | 2.7 | 3.4 | 3.97 | 7.5 | |
| 中間聯電液控制 | / | 3.3 | 2.9 | 3.97 | 7.8 | |
| 尾聯 | 0.27 | 3.2 | 7.04 | 5.7 | ||
| 液壓 | ||||||
| 規格 | 6 | 9 | 09S | 12 | 18 | |
| 額定流量 | P (L/min)：60 | Q (L/min)： 90 (ΔP=15bar） | Q (L/min)： 90 (ΔP=15bar） | 120(ΔP=15bar） | Q (L/min)： 180 (ΔP=15bar） | |
| A/B (L/min)：50 | ||||||
| 油口處額定工作壓力 | P /LS (bar) | 310 | / | / | / | / |
| A/B (bar) | 310 | / | / | / | / | |
| 油口最大工作壓力 | P /LS (bar) | / | 280 | 280 | 320 | 320 |
| A/B (bar) | / | 340 | 320 | 340 | 340 | |
| T (bar) | / | 30 | ||||
| TS (bar） | / | 小于 2 | ||||
| 先導壓力 | a/b (bar) | / | 小于 35 | |||
| X (bar) | / | 30 | ||||
| 電 氣 | ||||||
| ·電開關： | ·接頭：Deutsch DT04-2P | |||||
| ·防護等級： IP69k | ||||||
| ·供電電壓：12 或 24VDC | ||||||
| ·電比例： | ·所需顫振頻率：120Hz | 電比例： | ||||
| ·磁滯：小于 3% | ·建議顫振頻率：100-200Hz | |||||
| ·接頭：Deutsch DT04-2P | ·接頭：Deutsch DT04-2P/AMP Junior-Timer | |||||
| ·防護等級：IP69k | ·防護等級：IP69k | |||||
| ·控制電流 @12VDC：0~1800mA; @24VDC：0~1200mA | ·控制電流 @12VDC：0~1500mA; @24VDC：0~750mA | |||||
| 使用環境 | ||||||
| 液壓油液 | (HL，HLP) 按 DIN51 524 標準； 液壓油液 HEES( 合成醇 ) 按 VDMA24568 標準 | |||||
| 液壓油液溫度范圍 (℃） | -20 ~ +80 | -20 ~ +90 | ||||
| 黏度范圍 ν (mm2/s） | 10 ~ 380 | |||||
| 液壓油的最大允許污染度、 | 等級 20/18/15，建議使用濾芯過濾比 β10 ≥ 70 的過濾器 | 等級 20/18/15，建議使用濾芯過濾比 β10 ≥ 75 的過濾器 | ||||
| 符合 ISO 4406(c) 的清潔度等級 | ||||||
